¿Por qué se llama “árbol de Navidad”?
Un árbol de Navidad es un conjunto de válvulas, carretes y accesorios que se utilizan para un pozo de petróleo, un pozo de gas, un pozo de inyección de agua, un pozo de eliminación de agua, un pozo de inyección de gas, un pozo de condensado y otros tipos de pozos. Debe su nombre a su parecido con un árbol decorado en Navidad. Pero su función es mucho más impresionante: es el único pasaje que conecta el depósito subterráneo con la superficie y controla la “respiración” de todo el pozo.

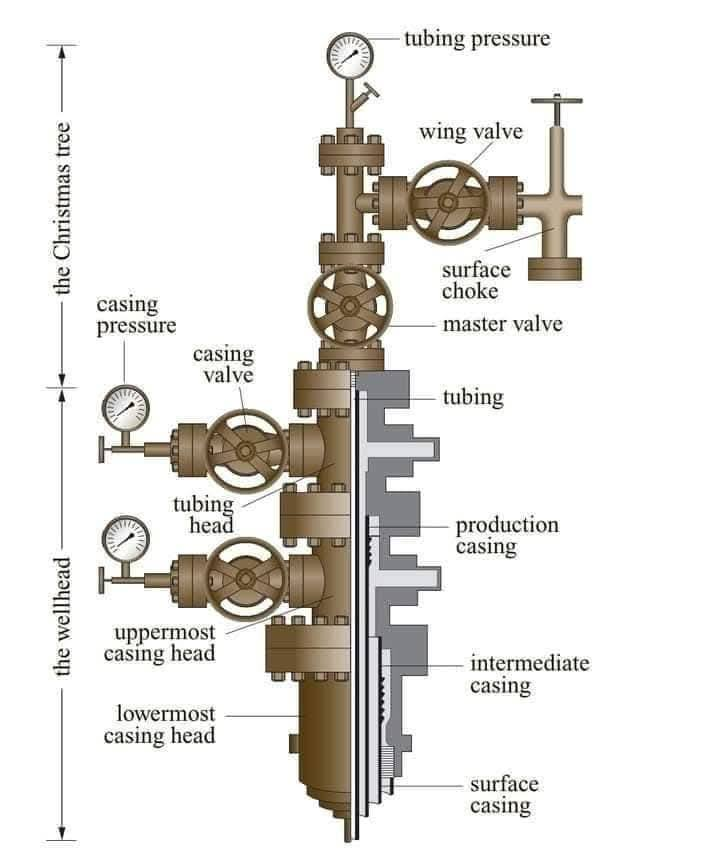

Muchas veces, las palabras Árbol de Navidad y Boca de pozo se usan indistintamente; sin embargo, la boca de pozo y el árbol de Navidad son espacios completamente separados del equipo de boca de pozo. Su parte inferior está conectada al conjunto BOP o al tubo de aceite.

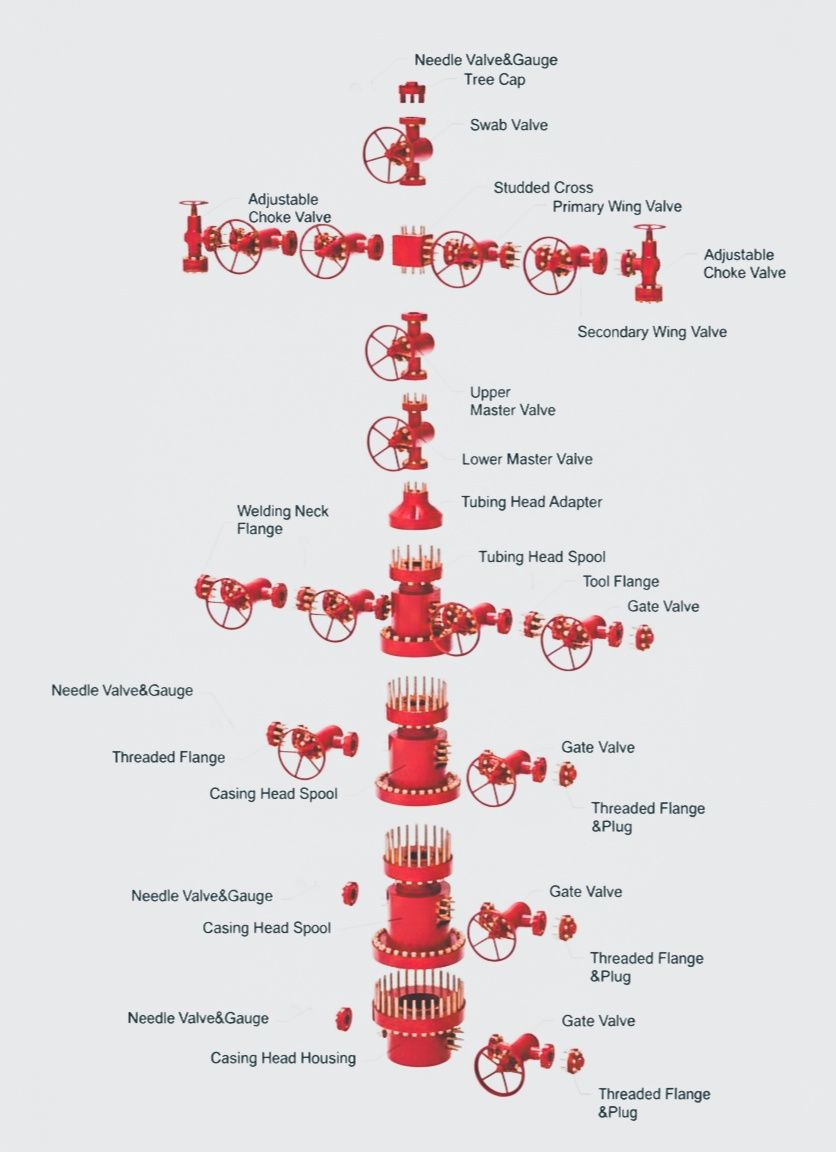

El árbol de Navidad en la producción de petróleo y gas es un conjunto complejo de válvulas y accesorios para boca de pozo que regulan el flujo de hidrocarburos de un pozo. A continuación se muestra un desglose de sus componentes clave y sus funciones:
1. Válvula maestra
La válvula de cierre principal que controla el flujo de petróleo o gas del pozo.
Por lo general, se encuentra en la base del árbol de Navidad y se utiliza para paradas de emergencia o mantenimiento. 2. Válvula de mariposa
Situadas a los lados del árbol de Navidad, estas válvulas regulan el caudal de hidrocarburos.
Pueden operarse manual o automáticamente para controlar la producción.
3. Válvula de hisopo
Ubicado en la cima del Árbol de Navidad, brinda acceso al pozo para mantenimiento o intervención.
Se utiliza para operaciones con cable, como insertar herramientas o eliminar obstrucciones.
4. Estrangulador ajustable
Controla la presión y el caudal de petróleo o gas que sale del pozo.
Ayuda a optimizar la producción evitando caídas excesivas de presión.
5. Manómetro
Monitorea la presión dentro del pozo para garantizar una operación segura.
Ayuda a los operadores a detectar anomalías de presión que pueden indicar problemas como fugas u obstrucciones.
6. Tubería de producción
Conducto que transporta hidrocarburos desde el yacimiento hasta la superficie.
Garantiza un flujo eficiente manteniendo la integridad del pozo.
7. Puertos de inyección de productos químicos
Se utiliza para inyectar productos químicos en el pozo para evitar la corrosión, la formación de hidratos o la acumulación de incrustaciones.
Ayuda a mantener condiciones óptimas de producción.
8. Válvula de seguridad de superficie (SSV)
Una válvula de cierre de emergencia automatizada que se cierra en caso de condiciones anormales de presión o flujo.
Mejora la seguridad evitando reventones.
9. Conexión de la línea de flujo
Conecta el Árbol de Navidad a los oleoductos que transportan hidrocarburos a las instalaciones de procesamiento.
Garantiza una distribución fluida del petróleo y el gas.
Cada uno de estos componentes juega un papel crucial en el control, seguimiento y optimización del proceso de producción.
Sus tres misiones principales:
1. Control de flujo: Al igual que un grifo, regula el caudal de petróleo crudo y gas natural.
2. Garantía de seguridad: Equipado con múltiples sistemas de apagado de emergencia para evitar explosiones.
3. Monitoreo y ajuste: proporciona datos en tiempo real sobre presión y temperatura para optimizar la producción.
Generalmente se usa junto con Ram BOP y Annular BOP. Formar conjuntamente la última línea de defensa.
Increíbles detalles de ingeniería:
· Resistencia a la Presión: Hasta 200 MPa (equivalente a 20.000 atmósferas estándar).
· Ambientes extremos: Resiste temperaturas de -50°C a 180°C y resiste la corrosión por sulfuro de hidrógeno.
· Actualizaciones inteligentes: los árboles de Navidad modernos están equipados con sensores IoT para un control remoto y preciso.
Datos curiosos:
· El árbol de Navidad más profundo del mundo se encuentra a más de 3.000 metros bajo la superficie del mar.
· Un gran árbol de Navidad puede pesar decenas de toneladas, pero la precisión de sus válvulas alcanza el nivel micrométrico.
· Los árboles de Navidad de aguas profundas desarrollados independientemente por China han roto monopolios tecnológicos, ayudando al desarrollo de petróleo y gas en alta mar.
Desde los desiertos hasta los mares profundos, desde la operación manual hasta el control inteligente, estos "Árboles de la vida" de acero sostienen silenciosamente las venas de energía de la sociedad moderna. La próxima vez que vea una gasolinera, recuerde: cada gota de petróleo ha sido regulada con precisión por ese “árbol”.
